TestStand : banc de test d’autoradio

Ce banc de test est destiné à la validation des mesures électroniques de l’autoradio et principalement la qualité audio. Le système doit être assez souple pour géré plusieurs modèles d’autoradio (K7 ou CD) mais également plusieurs versions.

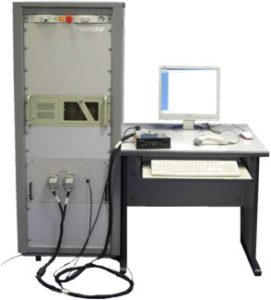

Banc de test d’autoradio

Technologie matérielle

Le banc de test est composé des éléments suivants :

  • un PC industriel contenant :
    • une carte bus VAN
    • le séquenceur de test, ses librairies de mesure et ses drivers
    • un lecteur de codes-barres.
  • un module de conversion RS-232 / I2C
  • un générateur audio et AM/FM GPIB
  • un analyseur audio GPIB
  • un Châssis PXI contenant :
    • une carte MXI3 PXI
    • une carte DIO PXI
    • deux cartes matrices de commutation PXI
    • une carte multimètre PXI
    • une carte GPIB

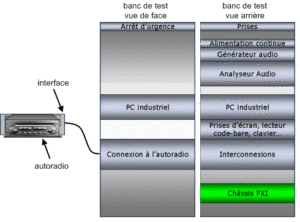

Schéma du banc de test

Technologie logicielle

Système d’exploitation : Windows
Programmation : en langage C avec NI LabWindows/CVI
Séquenceur de tests : NI TestStand
Rapports : MS Excel

Fonctionnement

L’opérateur connecte l’autoradio à une interface qui est reliée au banc de test. Il identifie l’unité à tester avec le code-barres imprimé sur l’étiquette de l’autoradio. Le séquenceur de test sélectionne alors la séquence de test correspondant au code du produit. Les tests de qualité du son, de consommation, de fonctionnement du logiciel en EEPROM et de réception radio sont ensuite exécutés. A la fin des tests, un rapport est généré au format Excel. Les données de mesure et d’exécution du séquenceur sont également sauvegardées dans une base de données dans un but de traçabilité.

L’architecture modulaire, tant pour le matériel que pour le logiciel, permet la générisation de composant et une robustesse face au changement.
